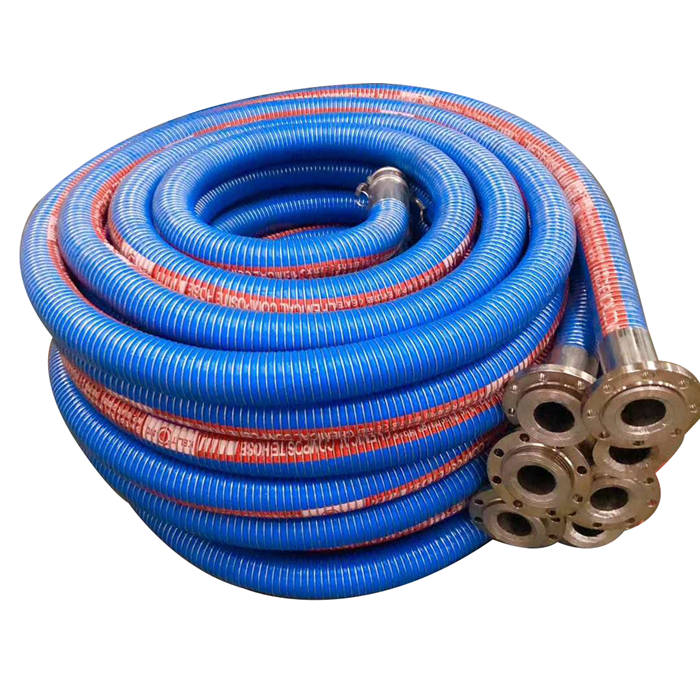

碼頭化工復合軟管

描述:

復合膠管是由聚丙烯、聚乙烯、聚四氟乙烯和聚酯薄膜及聚丙烯織物制成的多層熱塑性膠管，外層由聚氯乙烯涂層織物制成，具有耐候性和耐磨性。外蓋也可采用特殊的PU涂層面料;具有更好的耐紫外線，臭氧，陽光和抗老化性能和耐磨損特性。

復合軟管，像其他軟管一樣，提供了重要的柔性連接，以補償振動、移動或流體輸送系統中的偏差。

應用:

1.主要用于儲罐、交換站、裝卸平臺、化工廠或油田輸送液體化學介質或石油用作管道的軟連接部分;

2. 能在常規條件下輸送大部分液體化學介質和各種油類。

性能:

1..重量輕、強度高、安全、靈活、操作方便。

2.防靜電結構設計，連接處連接內外層鋼絲，長久導電性。

3.由鋼絲、塑料薄膜和織物制成，軟管具有超輕重量和靈活性，易操作。

4.廣泛耐多種油類，軟管類型有GGP/SGP/SSP/SGT/SST/EST/EGT等多種選擇。

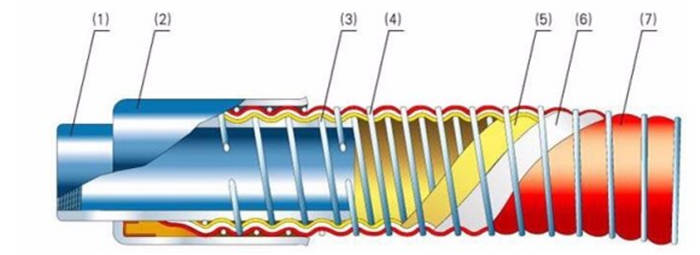

1:接頭      2: 套筒        3: 內層鋼絲層

4: 外層鋼絲層   5: 多層塑料薄膜層(聚丙烯或四氟薄膜)    6: 增強曾

7: PVC 耐氣候、抗紫外線外覆層

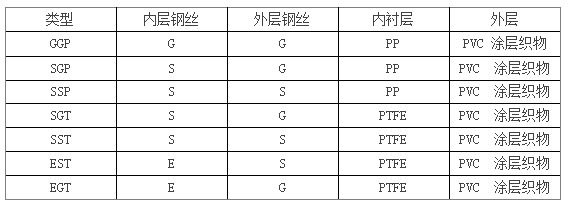

注: 三個大寫字母代表了復合軟管的三個結構層材質.

個代表內層鋼絲材質

第二個代表外層鋼絲材質

第三個代表內襯層材質

S--- 不銹鋼304/304L/316/316L

G---鍍鋅鋼絲

P--- 聚丙烯

T--- 四氟

E--- 四氟乙烯涂層鋼絲

*EST, EGT軟管不導電. 不能用于需要防靜電的場合.

*EST, EGT內部包裹鋼絲可定做碳鋼材質, 不銹鋼304或316材質.

技術參數:

 電阻: DN < 50 mm, R ≤ 2.5 ohm/m 或更小; DN ≥ 50 mm, R ≤ 1.0 ohm/m或更小

 真空壓力: 0.9 bar

 伸長率: ≤10%(ISO 1402 測試壓力)

 大扭曲形變: ≤ 10 °/ m (ISO 1402  測試壓力 )

 爆破壓力: 4倍工作壓力

 溫度范圍: - 30 ℃ ~ + 80 ℃

 參考標準: EN13765-2010

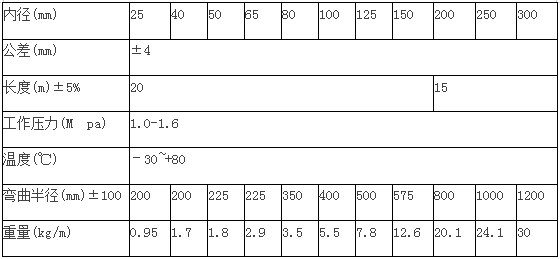

數據表：

注：

1. 快速接頭大做到150(6"), 其他型號可根據要求定做

性能:

?符合軟管比相同規格尺寸的橡膠管重量輕 40%

?良好的柔韌性，易彎曲

?良好的耐正負壓力性能

?良好產品兼容性，安全處理所有類型的油基50%至高芳香族

?優異的耐磨性、耐拖拽性、耐用性、抗紫外線性、耐臭氧性和安全性

?優異的耐化學液體介質及各種油類腐蝕性能

?阻燃性能

?抗靜電性能

?性能穩定

測試:

1.嚴格按照標準選材

2.出廠前要按照標準進行1.5倍工作壓力試驗和電阻、延伸率試驗

3.安全系數 β=爆破壓力/工作壓力≥4
